一、产品简介

根据除尘器功能的不同， 插板阀可分为手动型插板阀、气动型插板阀和电动型插板阀等形式。各类形插板阀的规格和要求比_简单。

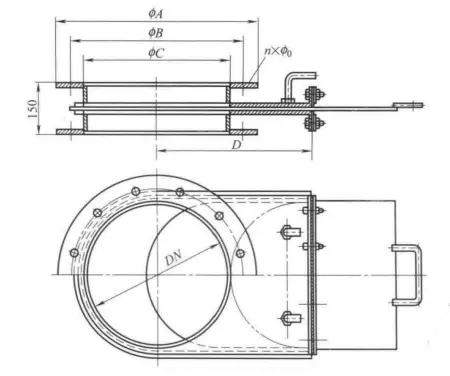

（1）手动插板阀 根据其操作结构形式又分为蝶、杆型和手柄型两种，一般与旋转阀配套使用。仅作为旋转阀检修时 的灰斗切断作用 . 如除尘器灰斗的卸灰等。手柄型插板阀外形见下更多手动型插板阀参考：圆口方口手动插板阀参数详解含图纸实物图。

（2） 气功型插板阀用于粉尘自动排出控制，在电炉除尘系统中可用于沉降室或燃烧室灰斗的排灰 。

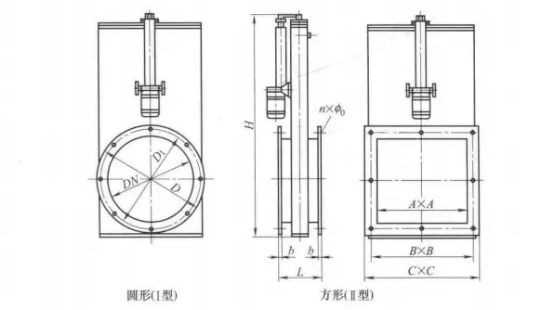

（3） 电动型插板阀用于粉尘和浆液等的自动排出控制，在电炉除尘系统中可用于沉降室或燃烧室灰斗的排灰。电动型插板阀外形。该 阀使用压力小于 0.05 MPa，温度小于300℃。

二、插板阀结构特点

1.插板阀采用全封闭式结构设计，插板开启后位于另一侧密闭的检修室内。

2．插板采用专用的整平板，并对插板的密封面进行车铣切屑加工,密封间隙小,密封性能好。

3.插板阀与现场管道连接方式可以为法兰螺栓连接、插入反法兰或管道直接对焊连接。

4.电动插板阀由启闭电动装置驱动螺杆副旋转产生轴向移动，再经过导向传动螺杆套带动插板移动，抽出或推入插板，完成插板的开启或关闭动作，运行平稳可靠。

5.气动插板阀由启闭气缸插入壳体内拉动或推动插板的开启或关闭。

电动（气动）插板阀开启或关闭通过安装在插板二侧面上的滑动滚轮，使插板在轨导内运行，采用优化设计方案，插板移动平稳轻便，驱动力矩小。

三、工作原理：

该闸门主要由框架、丝杆螺母、手轮、闸板组成，手轮（链轮）转动，丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。

四、主要连接尺寸

主要外形及连接尺寸（mm）本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。气动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，气动装置应在合同中注明。主要零件材料及连接尺寸:零件名称材料零件名称材料阀体1CF18 Ni9Ti CF8MCF8 CF3MCF3 WCB阀杆Stem1CF18 Ni9Ti阀座密封圈橡胶或PTFE支架不锈钢阀体间密封垫片橡胶或PTFE填料压盖不锈钢阀体1CF18 Ni9Ti CF8MCF8 CF3MCF3 WCB填料石墨或PTFE阀体装配螺栓B7填料压盖螺栓B7注：橡胶牌号取决于介质性质和使用温度。闸板材质牌号取决于介质性质。

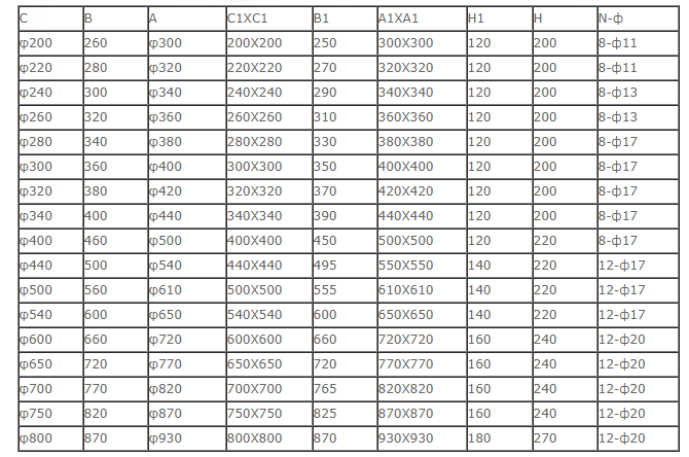

五、型号参数
